海洋環(huán)境以其高鹽度、高濕度、強(qiáng)紫外線(xiàn)輻射和復(fù)雜微生物活動(dòng)，被公認(rèn)為對(duì)金屬材料最具挑戰(zhàn)性的腐蝕環(huán)境之一。在船舶制造、海上平臺(tái)、濱海建筑、海水淡化設(shè)備以及海洋能源設(shè)施（如風(fēng)電、潮汐能）等工程中，材料的耐腐蝕性能直接關(guān)系到結(jié)構(gòu)安全、使用壽命和維護(hù)成本。在此背景下，316L不銹鋼板因其優(yōu)異的抗腐蝕能力，常被作為關(guān)鍵部件的首選材料。然而，一個(gè)核心問(wèn)題始終縈繞在工程設(shè)計(jì)者心頭：316L不銹鋼板真的能在嚴(yán)酷的海洋環(huán)境中實(shí)現(xiàn)“長(zhǎng)期”可靠服役嗎？

一、316L不銹鋼的成分優(yōu)勢(shì)：鉬元素的關(guān)鍵作用

316L是奧氏體不銹鋼316的超低碳版本（碳含量 ≤ 0.03%），其典型成分為：16–18% 鉻（Cr）、10–14% 鎳（Ni）、2–3% 鉬（Mo），以及極低的碳含量。其中，鉬（Mo）的添加是其區(qū)別于304/304L不銹鋼的核心。

鉻形成致密的Cr?O?鈍化膜，提供基礎(chǔ)抗氧化能力；

鎳穩(wěn)定奧氏體結(jié)構(gòu)，提升韌性和加工性；

鉬則顯著增強(qiáng)材料在含氯離子（Cl?）環(huán)境中的抗點(diǎn)蝕和縫隙腐蝕能力。

海洋環(huán)境中，氯離子濃度可高達(dá)19,000 mg/L以上，極易穿透普通不銹鋼的鈍化膜，引發(fā)局部腐蝕。而鉬能促進(jìn)鈍化膜修復(fù)，并在腐蝕微區(qū)形成鉬酸鹽保護(hù)層，有效抑制點(diǎn)蝕萌生與擴(kuò)展。

二、實(shí)際海洋環(huán)境中的腐蝕類(lèi)型與316L的表現(xiàn)

1、大氣區(qū)（濱海大氣）

在離海岸數(shù)公里內(nèi)的大氣環(huán)境中，空氣中懸浮大量含鹽微粒。316L在此區(qū)域表現(xiàn)優(yōu)異，通常可安全使用20年以上無(wú)明顯腐蝕。例如，許多濱海酒店幕墻、欄桿、屋頂采用316L不銹鋼，歷經(jīng)十余年仍光亮如新。

2、飛濺區(qū)與潮差區(qū)

這是腐蝕最嚴(yán)重的區(qū)域——材料周期性接觸海水又暴露于空氣，氧濃差電池效應(yīng)強(qiáng)烈，易發(fā)生點(diǎn)蝕和縫隙腐蝕。

316L在此區(qū)域存在風(fēng)險(xiǎn)：長(zhǎng)期浸泡+干濕交替會(huì)加速局部腐蝕，尤其在污垢沉積或縫隙處。

實(shí)踐表明，在熱帶海域（水溫高、生物活性強(qiáng)），316L在飛濺區(qū)可能出現(xiàn)點(diǎn)蝕坑，不建議單獨(dú)用于關(guān)鍵承重結(jié)構(gòu)。

3、全浸區(qū)（海水長(zhǎng)期浸泡）

在靜止或低流速海水中，316L的腐蝕速率通常低于0.01 mm/年，但點(diǎn)蝕和微生物腐蝕（MIC）仍是隱患。

若水流速 > 1.5 m/s，可減少生物附著，改善耐蝕性；

但在溫暖海域（>25°C），硫酸鹽還原菌（SRB）可能附著并代謝產(chǎn)硫，破壞鈍化膜。

案例參考：某海上風(fēng)電項(xiàng)目將316L用于非承重支架，在溫帶海域運(yùn)行10年僅發(fā)現(xiàn)輕微點(diǎn)蝕；而在東南亞項(xiàng)目中，相同部件5年內(nèi)出現(xiàn)明顯腐蝕坑，需提前更換。

三、“長(zhǎng)期”的定義與工程實(shí)踐中的邊界

“長(zhǎng)期”并非絕對(duì)概念，需結(jié)合設(shè)計(jì)壽命、安全系數(shù)與維護(hù)策略綜合判斷：

對(duì)于非關(guān)鍵、可更換部件（如裝飾件、護(hù)欄、儀表外殼），316L在多數(shù)海洋大氣環(huán)境中可滿(mǎn)足20–30年壽命；

對(duì)于承重結(jié)構(gòu)、密封件或高可靠性要求部件，在飛濺區(qū)或熱帶海域，建議升級(jí)至超級(jí)奧氏體不銹鋼（如904L、6% Mo合金）或雙相鋼（如2205）；

表面處理可顯著提升性能：如電解拋光可減少表面粗糙度，降低點(diǎn)蝕起始概率；鈍化處理可強(qiáng)化氧化膜。

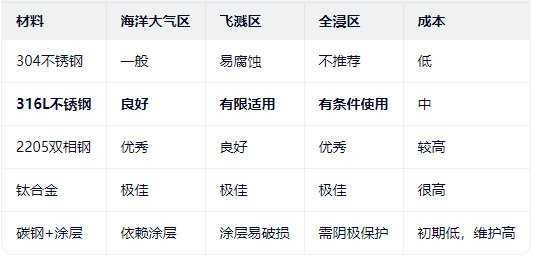

四、與其他材料的對(duì)比

可見(jiàn)，316L在性?xún)r(jià)比與性能之間取得了良好平衡，是中等腐蝕海洋環(huán)境的理想選擇。

五、提升316L在海洋環(huán)境中耐久性的措施

避免縫隙設(shè)計(jì)：采用焊接代替鉚接，填平凹槽；

定期清洗：去除鹽分沉積和生物附著；

陰極保護(hù)輔助：在關(guān)鍵部位加裝犧牲陽(yáng)極（如鋅塊）；

控制環(huán)境：在封閉系統(tǒng)中添加緩蝕劑或降低水溫。

綜上所述，316L不銹鋼板在海洋環(huán)境中具備良好的耐腐蝕能力，尤其適用于濱海大氣區(qū)和溫帶海域的全浸應(yīng)用，能夠?qū)崿F(xiàn)“長(zhǎng)期”可靠服役。然而，在高溫、高流速、高生物活性或存在縫隙的嚴(yán)苛工況下，其抗點(diǎn)蝕能力存在局限，需謹(jǐn)慎評(píng)估或采取防護(hù)措施。工程實(shí)踐中，應(yīng)基于具體服役位置、氣候條件、安全等級(jí)和生命周期成本，科學(xué)選材。對(duì)于大多數(shù)非極端海洋應(yīng)用場(chǎng)景，316L不銹鋼板依然是兼顧性能、可加工性與經(jīng)濟(jì)性的明智之選。
